Codice: TA573

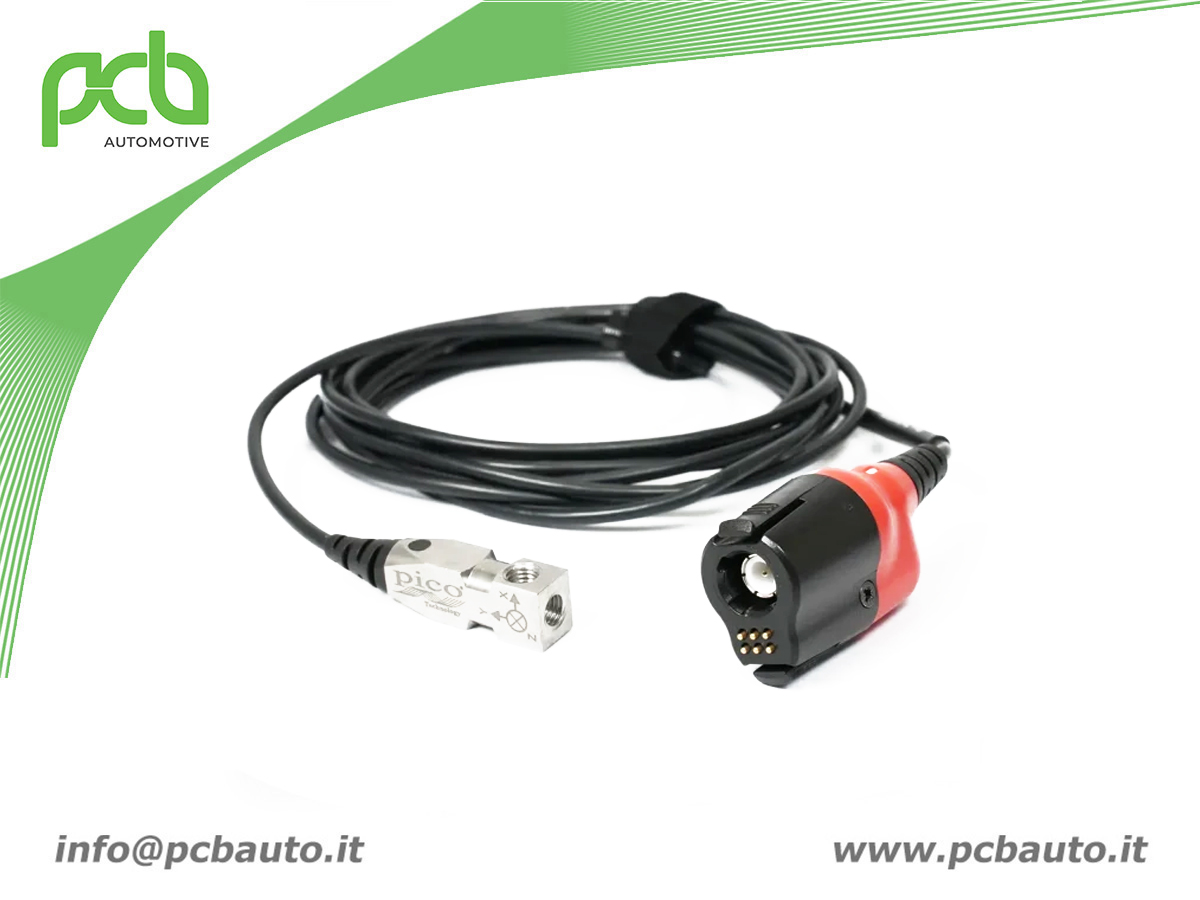

• TA573 - Accelerometro NVH

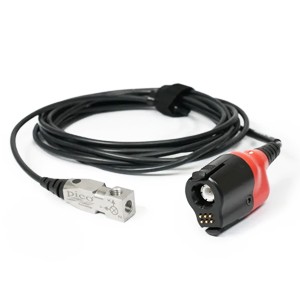

PicoBNC+ NVH accelerometro 3 assi

Il nuovo accelerometro NVH PicoBNC+ migliora significativamente i test NVH acquisendo dati triassiali (longitudinali, laterali e verticali) attraverso un singolo canale PicoScope. È in grado di misurare fino a ± 5 g con una risposta in frequenza da 0,35 a 500 Hz (asse Z) e da 0,35 a 1500 Hz (assi X e Y).

Il design triassiale dell'accelerometro elimina la necessità di modifiche manuali ai collegamenti e alla configurazione, consentendo ai tecnici di passare da una modalità di asse all'altra direttamente all'interno del software PicoDiagnostics.

Utilizzando le tre uscite delle direzioni in un unico collegamento, l'accelerometro NVH PicoBNC+ risparmia altri canali dell'oscilloscopio per altri importanti segnali, come i sensori di accensione o a camme. Riduce inoltre gli errori di configurazione, accelerando il "tempo di test" per un flusso di lavoro diagnostico più rapido e affidabile, specialmente se abbinato al kit diagnostico NVH PicoBNC+.

Nell'immagine qui sotto si può vedere come il Software riconosce gli input di vibrazione dell'accelerometro PicoBNC+ di ogni asse di vibrazione (x, y e z) utilizzando solo il Canale A del PicoScope mostrando ChAX, ChAy e ChAZ con tre tonalità di blu:

Questi nuovi accessori sono alimentati direttamente dall'oscilloscopio PicoScope con i connettori PicoBNC+ che offre il riconoscimento plug-and-play all'interno del software PicoDiagnostics.

Ciò significa che il software identifica automaticamente l'accelerometro e configura il canale, eliminando la configurazione manuale. La connessione PicoBNC+ significa che la licenza del software PicoDiagnostics non è richiesta per queste sonde: sono semplicemente plug and play.

Per i tecnici che vogliono utilizzare i Kit diagnostici NVH con connettore BNC (quindi le versioni precedenti), sarà necessaria una licenza (codice univoco alfanumerico) da attivare al primo utilizzo del PicoScope Automotive.




Specifiche tecniche:
Range: ±5,0 g
Range Hz: asse x e y 0,35 - 1500 Hz
Range Hz: asse z 0,35 - 500 Hz
Errore Hz: ±250 ppm
Accuratezza: ±12,5 %
Unità di misura: g o m/s²
Alimentazione: PicoBNC+
Cavo: nero 2,8 metri
Approvazioni di sicurezza: progettato in conformità a EN61010-1
Approvazioni EMC: testato in conformità a EN61326-1
Approvazioni ambientali: conforme RoHS, WEEE e REACH

Prezzo: 277,00 € IVA esclusa
