Codice: WKBV1510

• WACBV1510 immagine

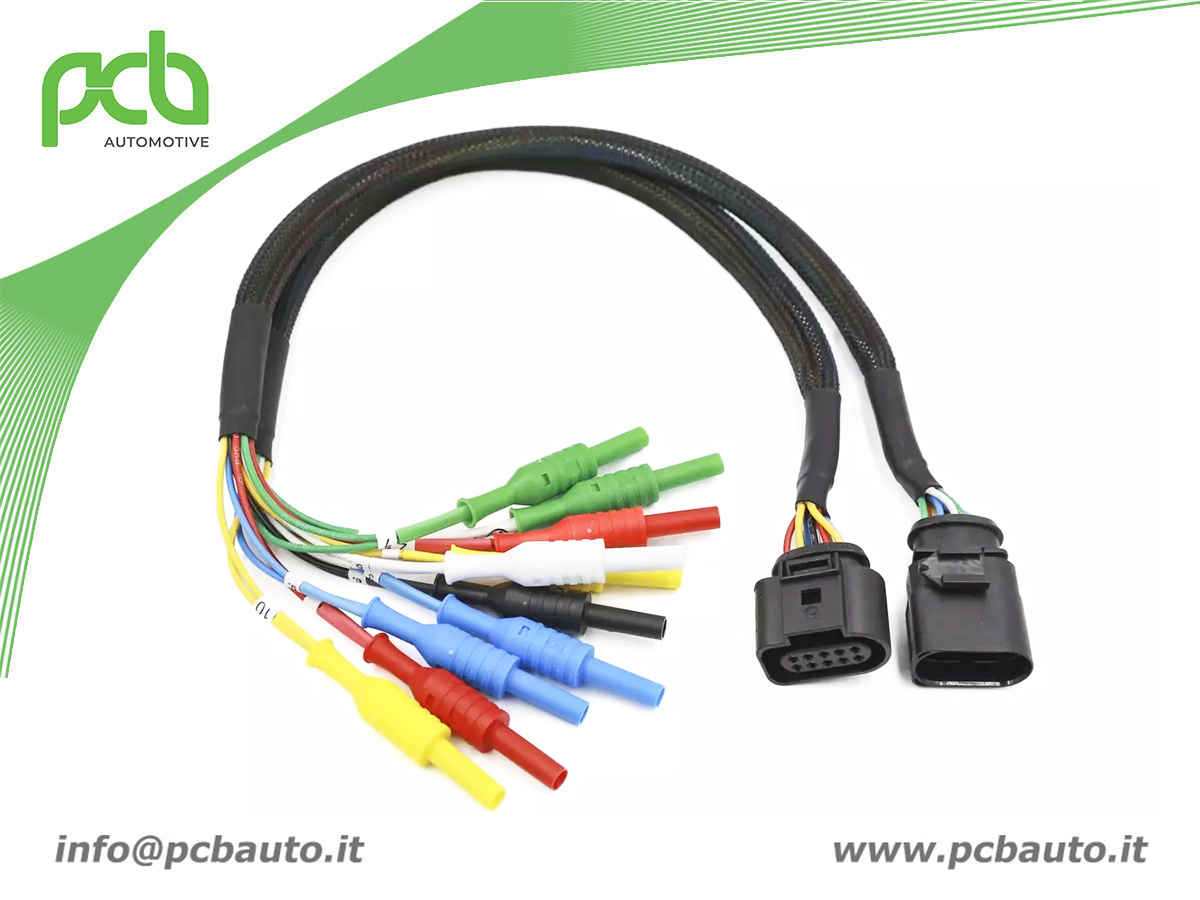

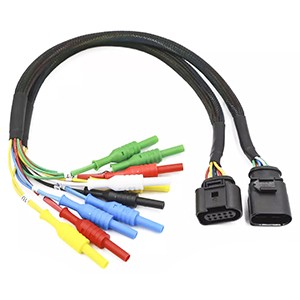

Breakout cavetto connettore a 10 pin VAG da 1.5 mm

Cavo diagnostico breakout a 10 vie per iniettori – Contatti 1,5 mm – Per veicoli VAG

Numeri di parte del connettore: 1J0973715 / 6X0973815

Il cavo breakout a 10 vie da 1,5 mm è stato progettato per collegarsi in modo rapido e affidabile ai connettori dell’iniezione diretta, comunemente presenti sui motori VW, Audi e Skoda con codici CAWB, CAWA e CCTA. Si trova anche su:
Sensori del flusso d’aria (MAF): frequentemente usato per i collegamenti dei sensori MAF.
Solenoidi delle sospensioni pneumatiche: utilizzato nei componenti del sistema di sospensioni pneumatiche.
Serrature/moduli di controllo delle porte: spesso presente nei cablaggi delle porte.
Controlli HVAC/Climatronic: usato nei sistemi di climatizzazione e condizionamento.

Esempi di veicoli compatibili:
VW: Golf 5/6, Passat B6/B7, Jetta 5/6, Tiguan.
Audi: A3 8P, A4, A6, Q3, Q5, Q7.
Škoda: Fabia 2, Octavia 2/3, Superb.

Evita danni ai sensori e ai connettori del veicolo, spesso causati dal back-pin probing. Consente di effettuare letture di tensione, corrente e test di isolamento su vari sensori, attuatori e componenti con grande facilità.Il cavo breakout WACB-V1510 è dotato di spine banana da 4 mm utilizzabili con multimetro digitale, tester di isolamento o oscilloscopio (tramite cavi di adattamento da BNC a banana da 4 mm).Letture affidabili partono dal punto di connessione. Assicurati che i risultati siano precisi ed evita diagnosi errate grazie a cavi breakout realizzati appositamente per l’officina.Tutti i nostri cavi breakout automotive seguono la stessa convenzione di codifica colori per i fili e le spine banana, abbinata ai numeri dei pin dei connettori. Questo permette al tecnico di sapere sempre quale pin sta testando, indipendentemente dal cavo e dal connettore in uso. I nostri cavi WACB utilizzano la seguente convenzione di colori:

Pin 1 e 7 – Filo e spina banana VERDE
Pin 2 e 8 – Filo e spina banana ROSSO
Pin 3 e 9 – Filo e spina banana BLU
Pin 4 e 10 – Filo e spina banana GIALLO
Pin 5 – Filo e spina banana BIANCO
Pin 6 – Filo e spina banana NERO

Prezzo: 96,00 € IVA esclusa

Aggiungi al carrello
