Codice: WKBV1514

• WACBV1514 immagine

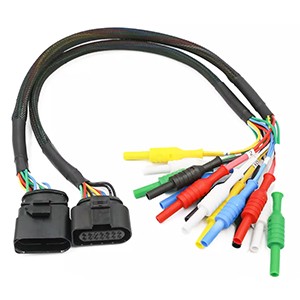

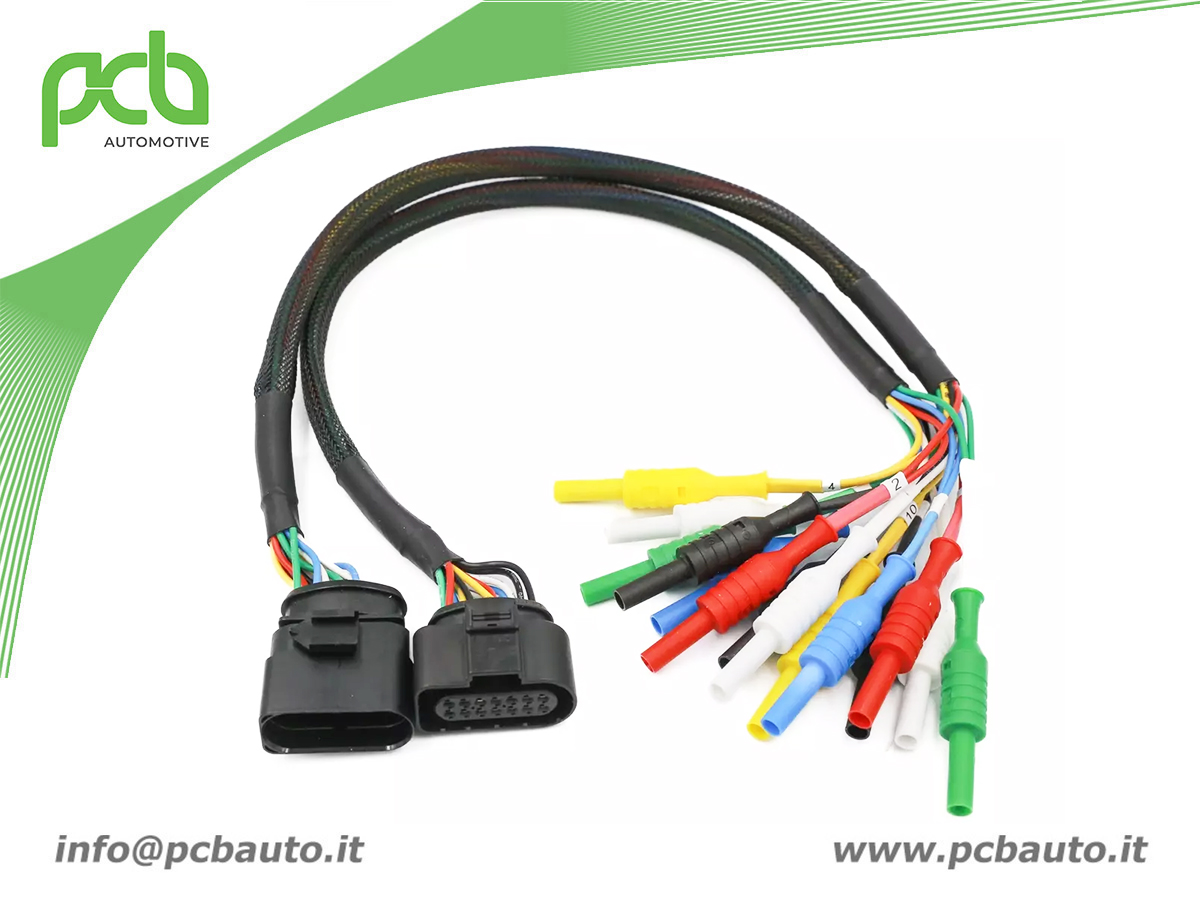

Breakout cavetto connettore a 14 pin VAG da 1.5 mm


Cavo diagnostico breakout a 14 vie per iniettori – Contatti 1,5 mm – Per veicoli VAG

Numeri di parte del connettore: 4H0973717 / 6X0973817

Il cavo breakout a 14 vie da 1,5 mm è stato progettato per collegarsi in modo rapido e affidabile ai connettori dell’iniezione diretta, comunemente presenti sui motori VW, Audi, SEAT e Skoda con codici CAWB, CAWA e CCTA. Si trova anche sui sistemi di trasmissione automatica, in particolare sull’unità meccatronica dei cambi DSG o automatici, nello specifico sul cambio automatico a 6 rapporti 09G (6AT).Evita danni ai sensori e ai connettori del veicolo, spesso causati dal back-pin probing.

Consente di effettuare letture di tensione, corrente e test di isolamento su vari sensori, attuatori e componenti con grande facilità.Il cavo breakout WKBV1514 è dotato di spine banana da 4 mm utilizzabili con multimetro digitale, tester di isolamento o oscilloscopio (tramite cavi di adattamento da BNC a banana da 4 mm).

Letture affidabili partono dal punto di connessione. Assicurati che i risultati siano precisi ed evita diagnosi errate grazie a cavi breakout realizzati appositamente per l’officina.Tutti i nostri cavi breakout automotive seguono la stessa convenzione di codifica colori per i fili e le spine banana, abbinata ai numeri dei pin dei connettori. Questo permette al tecnico di sapere sempre quale pin sta testando, indipendentemente dal cavo e dal connettore in uso. I nostri cavi WACB utilizzano la seguente convenzione di colori:

Pin 1 e 7 – Filo e spina banana VERDE
Pin 2 e 8 – Filo e spina banana ROSSO
Pin 3 e 9 – Filo e spina banana BLU
Pin 4 e 10 – Filo e spina banana GIALLO
Pin 5, 11 e 13 – Filo e spina banana BIANCO
Pin 6, 12 e 14 – Filo e spina banana NERO

Prezzo: 117,00 € IVA esclusa
