Mixmaster - Mixer di segnali a 12 ingressi

Mixmaster - Mixer di segnali a 12 ingressi

Mixmaster - Mixer di segnale a 12 ingressi

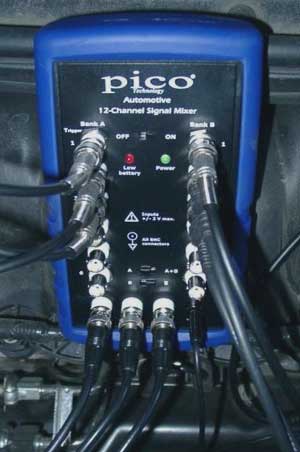

    Mixmaster 12 è un mixer di segnali per utilizzi automotive abbinabile agli oscilloscopi Pico. Mixmaster permette di visualizzare un elevato numero di segnali (fino a 12) e si presta particolarmente per eseguire la diagnosi di motori fino a 12 cilindri. Abbinato ad un oscilloscopio Pico a due canali, può visualizzare contemporaneamente due motori a sei cilindri su due banchi diversi.

    Mixmaster è dotato di una uscita trigger derivata da uno dei 12 segnali di ingresso,
che può essere utilizzata per sincronizzare l'oscilloscopio con un cilindro di cui si
conosce il comportamento. Inoltre Mixmaster è dotato di un switch che può invertire un
gruppo di segnali per operare con segnali negativi. Anche se progettato per funzionare con oscilloscopi Pico, Mixmaster può virtualmente essere abbinato a qualsiasi altro tipo di oscilloscopio, e può essere utilizzato sia su sistemi DIS (Distributorless Ignition System) che su sistemi di accensione con spinterogeno.




    Mixmaster viene fornito con 3 prese BNC per oscilloscopio, una presa di massa del motore,
un gruppo di 4 prese pickup per secondario accensione. Gruppi aggiuntivi di prese per tracciati di accensione secondaria (PP339) possono essere acquistati separatamente. Il Mixmaster è alimentato a batteria e include un indicatore di batteria scarica. L'involucro a prova d'urto lo rende idoneo a prove sul campo.


Specifiche tecniche:

- Larghezza di banda analogica: 170 kHz
- Ingressi (banco A e B): 12 x BNC fem. 91 kO
- Livello ingresso: -2 V to +2 V (operating) -4 V to +4 V (max)
- Uscite oscilloscopio: 3 x BNC femmina
- Livello uscita: -2 to +2 V
- Condizioni ambientali: T (da 0°C a 45°C)  RH (da 5% a 80%)
- Alimentazione: 9 volt PP3 batteria
- Dimensioni: 221 x 115 x 58 m

Prezzo: 385,00 € IVA esclusa
