Il nuovo Kit PicoDiagnostics PP991 vi permetterà di bilanciare un albero di trasmissione senza smontarlo dal veicolo o camion. Questo strumento nasce dalla grande esperienza in ambito vibrazioni da componenti automotive con PicoDiagnostics, infatti viene utilizzato in combinazione del Kit NVH di diagnosi vibrazioni e rumore.

Partiamo allora dall'inizio:

Il cliente lamenta un disturbo ed una vibrazione in determinate condizioni di carico e di marcia del veicolo, il Software PicoDiagnostics NVH ci indicherà la sorgente o causa della vibrazione che dipende dall'albero di trasmissione (P1). Il programma riconosce come P1 ogni componente che ruota alla stessa velocità dell'albero di trasmissione e 1 significa uno sbilanciamento dovuto ad un'eccentricità o uno squilibrio dell'albero.



Ma il Software come può riconoscere una vibrazione? Effettuando un semplice calcolo grazie ai dati forniti prima del test e durante il test con un'interfaccia EOBD J2534 per leggere la velocità ed i giri motore.


Dopo le opportune verifiche, per le procedure complete si consigliano i corsi di terzo livello della Pcb Automotive, si può procedere alla fase di controbilanciamento degli alberi. Il programma è molto avanzato e si possono analizzare anche come nascono determinate vibrazioni e come si relazionano le faglie di vibrazione tra un componente e l'altro. Ovviamente sappiamo che angolazioni non conformi e disallineamenti degli alberi su giunti universali possono essere la causa di velocità a rischio. Qui sotto nella visualizzazione 3D addirittura P1 avviene in concomitanza di riduzioni di vibrazione di altri componenti come E2 cioè la combustione di un motore a 4 cilindri.





Con la modalità 3D si possono valutare e isolare i componenti che ruotano nello stesso periodo di risonanza dell'albero di trasmissione. Inoltre il sofware ha delle guide interattive che si possono aprire direttamente selezionando le etichette come P1 nel caso qui sotto.




Il sensore ottico a led viene utilizzato per la cattura dei segnali reali dei giri dell'albero di trasmissione e abbinato ad un sensore di vibrazione NVH si combina con la frequenza delle vibrazioni provenienti dalla rotazione dell'asse. Attraverso una procedura guidata per il posizionamento di specifici pesi, si può ottimizzare il bilanciamento e risolvere difficili problematiche dovute al micro sbilanciamento meccanico della trasmissione.

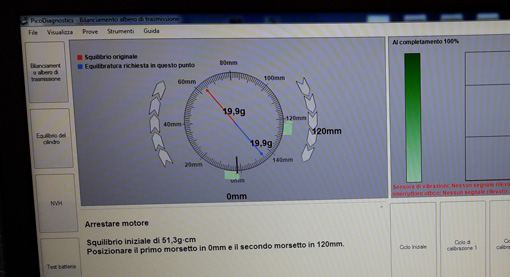

La procedura completamente in italiano nel programma vi seguirà passo passo durante l'acquisizione del segnale ed il posizionamento dei rispettivi pesetti di bilanciamento tramite due procedure, o sulla flangia o sull'albero.





Le cinque fasi di test di bilanciamento dureranno pochi minuti, si potrà passare dalla vibrazione iniziale dell'albero di trasmissione ad esempio con un'ampiezza di 51,3g fino ad una riduzione totale della vibrazione a soli 3,7g praticamente inesistente!

La praticità di questo strumento vi consentirà di gestire preventivi e riparazioni con dei report finali da stampare con logo officina e lasciare al cliente. Non c'è limite al tipo di albero, da assi automotive a componenti meccanici, ad alberi di motori industriali o navali.

Contatta i nostri uffici per una presentazione demo o file di registrazione da riprodurre sul vostro pc!







        PP991 - Optical Sensor Kit per bilanciamento






Per i clienti che non hanno l'Oscilloscopio PicoScope Automotive possono scegliere un Kit già completo di interfacce NVH per diagnosi vibrazioni e rumore con il Kit PP991 già incluso.


PicoScope 4425A NVH Essentials Starter Kit con Optical Sensor (1 interfaccia NVH)
Codice: PQ267 - Prezzo: € 2.563,00 + Iva

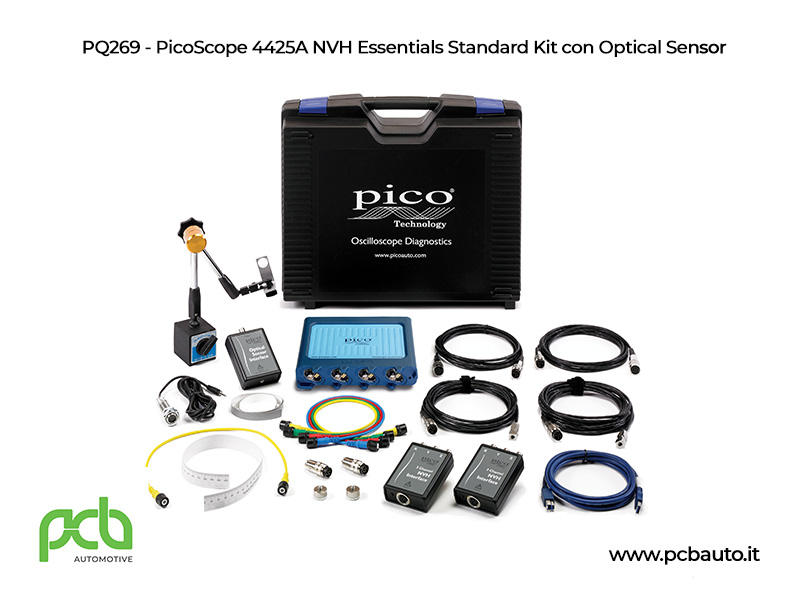

PicoScope 4425A NVH Essentials Standard Kit con Optical Sensor (2 interfacce NVH)
Codice: PQ269 - Prezzo: € 3.041,00 + Iva

PicoScope 4425A NVH Essentials Advanced Kit con Optical Sensor (4 interfacce NVH)
Codice: PQ271 - Prezzo: € 4.094,00 + Iva


Specifiche tecniche sensore ottico:

Dimensioni: 16 x 73 mm
Range velocita': 1 - 250.000 RPM
Led verde: target riconosciuto
Temp. operativa: da -10° a 70° C
Filettatura: M10 x 1.5
Connettore: 1/8" phone plug
Puntatore: luce a led visibile
Conforme: CE 2002/95/EC RoHs
